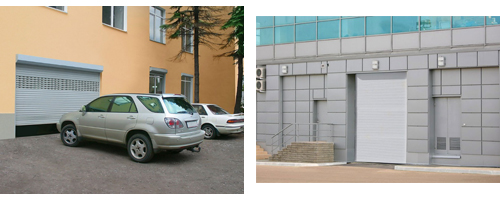

Ролеты-ворота занимают промежуточное положение между рольставнями для окон, дверей, витрин и секционными воротами (гаражными и промышленными). В отличие от рольставен ролеты-ворота комплектуются ламелями большей ширины и толщины, выполненными из алюминиевого профиля роликовой прокатки с заполнением вспененным утеплителем и без, имеют большую площадь, прочность, жесткость, ветростойкость и, как правило, оборудуются электромеханическими приводами с ручным и автоматическим управлением. В отличие от секционных ворот ролеты-ворота собираются из ламелей, менее требовательны к размерам свободного пространства над эксплуатируемым проемом, более легкие, комфортные в управлении, но перекрывают меньшие проемы из-за ограниченной ветростойкости, прочности и в ролеты-ворота невозможно интегрировать калитки и смотровые окна большой площади. Частично проблема смотровых окон решается набором роллетного полотна сочетанием глухих, вентиляционных и смотровых алюминиевых профилей, в теле которых формируются небольшие окошки.

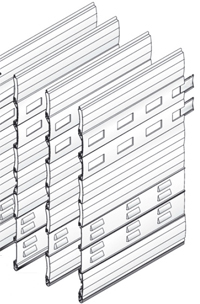

Рис. Типовые наборки ролеты-ворот.
Кроме того, производители выпускают специальные концевые профили, венчающие роллетное полотно, а также ригельные профиля с пазами для комфортной установки и корректировки запирающих механизмов ригельного типа.
Рис. Профиля роллетных полотен ролет-ворот – (слева направо) смотровой, вентиляционный, ригельный.
Теплозащитные свойства ролет-ворот определяются, как наличием и количеством в наборке роллетного полотна вентиляционных и смотровых профилей, так и теплопроводностью заполнителя – мягкие вспененные заполнители имеют меньшую теплопроводность, но незначительно улучшают жесткость ламелей и роллетного полотна в целом, твердые вспененные теплоизоляционные наполнители ламелей повышают жесткость, прочность и ветроустойчивость роллетного полотна, однако их теплопроводность больше, что ухудшает теплозащитные свойства ролет-ворот. У ведущих производителей роллетных систем, выпускающих рольставни и ролеты-ворота, ширина ламелей ролет-ворот обычно не превышает 80-90 мм. Группа компаний «Алютех» (Alutech) производит ламели/алюминиевые профиля для ролет-ворот шириной 77 мм и толщиной 19 мм с заполнением мягким или твердым вспененным теплоизолирующим материалом (для малых проемов могут использоваться профиля-ламели AR/37…AR/55 шириной от 37 до 55 мм).

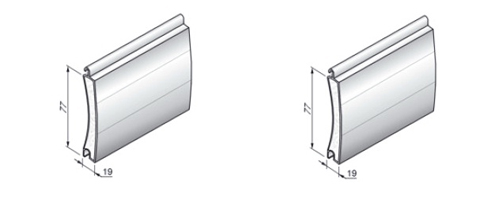

Рис. Основные алюминиевые профиля роллетного полотна ролет-ворот с мягким (слева) и твердым (справа) вспененным теплоизоляционным наполнителем.
В зависимости от плотности вспененного заполнителя максимально возможная ширина ворот и максимально допустимая площадь роллетного полотна колеблется по разным ветровым районам, классификация которых регламентирована в СНиП 2.01.07 «Нагрузки и воздействия».
Таблица. Ветровые районы по СНиП 2.01.07.
| Ветровой район (по приложению к СНиП 2.01.07 | 1а | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Нормальное давление к плоскости ограждения, кПа (кгс/м2) | 0,17(17) | 0,23 (23) | 0,30(30) | 0,38(38) | 0,48(48) | 0,60(60) | 0,73(73) | 0,85(85) |
Таблица. Максимальная ширина роллетного полотна и максимальная площадь роллетного полотна, собранного из ламелей с мягким и твердым вспененным теплоизоляционным наполнителем.
| Ветровой район по СНиП 2.01.07
| Ламели с твердым наполнителем
| Ламели с мягким наполнителем
| ||
| Максимальная ширина роллетного полотна, м | Максимальная площадь роллетного полотна, м2 | Максимальная ширина роллетного полотна, м | Максимальная площадь роллетного полотна, м2 | |
| 1а | >6.10 | >18.30 | - | - |
| 1 | >6.10 | >18.30 | 5.66 | 16.98 |
| 2 | 5.18 | 15.54 | 4.82 | 14.46 |
| 3 | 4.73 | 14.19 | 4.59 | 13.77 |
| 4 | 4.34 | 13.02 | 4.23 | 12.69 |
| 5 | 3.96 | 11.88 | 3.75 | 11.25 |
| 6 | 3.70 | 11.11 | 3.62 | 10.86 |
| 7 | 3.58 | 10.84 | 3.49 | 10.47 |
Главные требования к ролетам-воротам, как и к секционным, подъемно-поворотным воротам регламентированы в EN 12604 «Промышленные, торговые, гаражные двери и ворота. Механические аспекты. Требования» и EN 12453 «Промышленные, торговые, гаражные двери и ворота. Принципы безопасности эксплуатации ворот с силовым приводом. Требования».
Согласно EN 12604 ролеты-ворота должны обеспечивать защиту от: защемления пальцев ламелями роллетного полотна; порезов острыми/выступающими краями профилей, узловых сочленений и мест примыканий; неконтролируемого движения роллетного полотна; падения роллетного полотна ролет-ворот. Ролеты ворота должны обеспечивать требуемую конструктивную прочность, жесткость и ветроустойчивость, иметь устройства ручного управления, смотровые окна в местах движения автотранспорта, эффективные ограничители хода полотна ворот, предупредительные знаки, таблички и пр. Кроме этого, ролеты-ворота должны покрываться защитно-декоративными антикоррозионными составами, обеспечивающими гарантированное отсутствие коррозионных процессов, способных привести к нарушению целостности полотна и/или отказу в функциональности всей системы.
Согласно EN 12453 ролеты-ворота должны обеспечивать:
-
защиту от попадания в ловушку с помощью эффективных механизмов разблокировки системы и ручного открывания;
-
защиту от подъема человека роллетным полотном ворот, что обеспечивается ограничением тягового усилия двигателя с электронным контролем;
-
защиту от сдавливания путем ограничения тягового усилия электропривода при опускании ролет-ворот с реверсированием подъема при превышении допустимого уровня усилия, интеграцией в системы оптических датчиков, связанных с управлением электроприводом;
-
отключение электропривода при ослаблении/обрыве троса, поломке пружин, что достигается установкой специальных микровыключателей, отключающих двигатель привода при поломках в механизме;
-
безопасность с помощью эффективного запирающего механизма ригельного типа, устанавливаемого в специальные ригельные профиля ролеты-ворот.
