Противопожарные секционные ворота

Противопожарные секционные ворота считают одной из наиболее прогрессивных конструкций для предотвращения распространения дыма и огня из помещения с источником возгорания из-за экономичности используемого пространства, легкости и конструктивной прочности полотна, набираемого из секций — «сэндвич» панелей (рукавов) с огнестойким теплоизолирующим материалом и совершенной автоматической системе управления. Огнестойкость противопожарных секционных ворот устанавливается при тестировании двух образцов согласно ГОСТ Р 53307–2009, основополагающего Федерального закона 123-ФЗ «Технический регламент о требованиях пожарной безопасности», ГОСТ 30247.0–94 и ГОСТ 30247.1–94, стандарта Международной организации по стандартизации ISO 834–75 или нормирующих положений стандарта Немецкого института по стандартизации DIN 4102 (см. статью «Нормирование огнестойкости противопожарных ворот»). По Федеральному закону 123-ФЗ «Технический регламент о требованиях пожарной безопасности», российским ГОСТам, определенным распоряжением Правительства РФ N 304-р «Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения Федерального закона Технический регламент о требованиях пожарной безопасности и осуществления оценки соответствия» от 10 марта 2009 года и стандарту ISO 834–75 огнестойкость противопожарных секционных ворот нормируется по предельным состояниям:

  • для огнестойких ворот, а также люков, клапанов, штор и экранов, дверей (исключая двери с остеклением более 25% и дымогазонепроницаемые двери) по потере целостности и потере теплоизолирующей способности из-за достижения на поверхности предельных (критических) значений температуры — EI 15, EI 30, EI 60 в зависимости от типа.
  • Секции противопожарных ворот выполняют из листового стального проката или трудногорючего жесткого поливинилхлорида и чаще всего заполняют минераловатными, базальтовыми плитами или пропитанной огнестойкими составами древесиной с промежуточным слоем из негорючего материала с большим сопротивлением теплопередаче (рис. 1 и рис. 2).
Секция с наполнением минеральной ватой или базальтовым волокномСекция с наполнением пропитанной огнестойкими составами древесиной
Рисунок 1. Секция с наполнением минеральной ватой или базальтовым волокном.Рисунок 2. Секция с наполнением пропитанной огнестойкими составами древесиной.

Каждая секция оборудуется специальным лепестком-уплотнителем, герметизирующим соединение между секциями, а все полотно – гибким уплотнением, герметизирующим притвор с направляющими рамами коробки. Верхняя секция полотна превышает проем в закрытом состоянии более, чем на 130 мм и у некоторых производителей оборудуется специальным Г-образным профилем, создающим труднопроходимый «лабиринт» для выходящих продуктов горения.

Г-образный профиль

Важно: Полотно по контуру в линиях примыкания к направляющим не оборудуется термовспучивающими лентами, а дымозащита противопожарных секционных ворот не регламентируется ни 123-ФЗ или отечественными ГОСТами, ни международными стандартами EN 12101-1.

Толщина металла или поливинилхлорида в секциях колеблется в пределах 0.8-1.2 мм (у разных производителей противопожарных ворот), что связано с необходимостью максимально возможного снижения общего веса набранного полотна. Стальные секции противопожарных ворот могут окрашиваться производителем с использованием специальных огнестойких красок, не выделяющих при нагревании токсичных веществ, вредных и опасных для здоровья людей. Калитки или противопожарные двери в противопожарные секционные ворота не врезаются и поэтому эвакуационный выход из помещения должен быть предусмотрен заранее так, чтобы противопожарная дверь с замком «Антипаника» не мешала функциональности противопожарных секционных ворот.

Для подъема/опускания ворот торсионные механизмами, а также гидравлические системы. Безопасность людей обеспечивается устройством защиты опускания полотна при обрыве торсионной пружины и механизмом блокирования полотна в направляющих при обрыве троса. В поднятом состоянии противопожарные ворота без электропривода удерживаются фрикционным механизмом с электромагнитом. Все противопожарные секционные ворота оборудуются термодатчиками – извещателями по ГОСТ Р 50898-96, устанавливаемыми согласно требований РД 78.145 (Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации) и общих норм НПБ 88 (Установки пожаротушения и сигнализации. Нормы и правила проектирования). При срабатывании датчиков в случае возгорания вся система автоматики обесточивается, и полотно противопожарных секционных ворот самопроизвольно опускается под собственным весом. Довольно часто производители дополняют комплектацию противопожарных секционных ворот специальным блоком бесперебойного питания, поддерживающего работу электромеханизмов при аварийном обесточивании сети. Работа этих блоков интегрирована с термодатчиками и прекращается в случае возникновения реального возгорания.

Торсионные механизмы закрывают специальными кожухами и располагают в местах, указываемых производителем секционных ворот в сопроводительной документации. Электросети проходят тестирование на соответствие нормам отечественных, международных (IEC, ISO), европейских (CENELEC) или немецких стандартов по показателям воспламеняемости и распространению пламени, сохранению изоляции и функциональности системы, дымообразующей способности, коррозивности и токсичности выделяемых при воздействии высоких температур и пламени газов (см. статью «Противопожарные откатные ворота»).

В силу специфики противопожарных секционных ворот их изготовление сегодня возможно только со стандартным, стандартным наклонным, высоким и высоким наклонным подъемом.

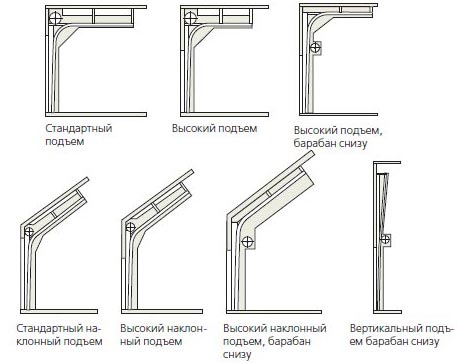

Схемы подъемов секционных противопожарных ворот

Установка противопожарных секционных ворот производится с учетом инструкций производителя, а также требований пожарной безопасности квалифицированными бригадами монтажников. Место размещения противопожарных секционных ворот в ограждающих противопожарных стенах выбираются согласно монтажным инструкциям производителя и действующих норм пожарной безопасности. Характерные ошибки при установке противопожарных секционных ворот представлены ниже.

Схема 1 ошибока монтажа противопожарных секционныз воротНе допустимо расположение балок в зоне работы ворот.
Схема 2 ошибока монтажа противопожарных секционныз воротВажно глубина помещения должна быть достаточной для размещения горизонтальных направляющих.
Схема 3 ошибока монтажа противопожарных секционныз воротНе допустимо наличие дверей или окон открывающихся внутрь помещения, и перекрывающих собой зону работы ворот.
Схема 4 ошибока монтажа противопожарных секционныз воротНе допустимо наличие трубопроводов и прочих коммуникаций, а так же кран балок, зона работы которых пересекается с зоной работы ворот.
Схема 5 ошибока монтажа противопожарных секционныз ворот
Неправильный расчет типа подъема ворот:
  • Параметры подъема: H=5 м., B=5 м. притолока h=500 мм., следовательно выбираем стандартный подъем.
  • Однако, S полотна =5*5=25 м² > 16 м² (максимальная площадь полотна ворот при стандартном подъеме), следовательно необходимо переходить на высокий подъем и увеличивать притолоку до 760 мм.

Противопожарные ворота устанавливаются в стеновые противопожарные барьеры из тяжелого бетона, пористых ячеистых бетонов и огнеупорного красного кирпича, огнестойкость которых должна быть не менее огнестойкости противопожарных секционных ворот, а конструктивная прочность и несущая способность позволять удерживать зафиксированную раму ворот и направляющие на протяжении времени не меньше, чем предел сохранения целостности самих противопожарных ворот согласно требований 123-ФЗ «Технический регламент о требованиях пожарной безопасности» и норм ГОСТ Р 53307-2009. Несущие элементы рамы коробки и направляющие противопожарных секционных ворот крепятся в стеновые проемы из тяжелого бетона на дюбелях или посредством анкерного крепежа. В стены из пористых ячеистых бетонов и огнестойкого красного кирпича противопожарные секционные ворота крепятся при помощи резьбовых штанг, длина и диаметр которых подбираются с учетом средней плотности стенового материала и веса конструкции ворот в целом.
