Жалюзи изготовление

Любые роловые жалюзи, изготовление комплектующих для которых выполняется специализированными компаниями – производителями профильных систем, валов намотки, механических и электромеханических приводов и автоматики – собираются и устанавливаются профильными компаниями по инструкциям производителей на собственных производственных участках. Регламент на проектирование жалюзи, изготовление и монтаж конструкции на объекте может иметь свои коррективы в зависимости от уровня квалификации мастеров профильной компании – сборщика/установщика роллетных систем, но в целом унифицирован, формализован производителем профилей для роллеты и включает несколько этапов.

Жалюзи: изготовление на этапе проектирования.

На этапе проектирования выполняются замеры стенового проема, определяется тип монтажа роллетной системы (встроенный, накладной, комбинированный, наружный или внутренний), проводится экспертиза ограждающих стен для выбора крепежных элементов и, при необходимости проектируется дополнительное утепление защитно-декоративного короба роллеты-жалюзи.

Проводятся расчеты ширины и высоты роллеты для конкретного типа монтажа, длины ламелей полотна в зависимости от выбранного типа профиля, длины направляющих шин и нижнего обрамления, длины защитного короба и октогонального вала в зависимости от используемых капсул и типа привода.

Жалюзи: изготовление на подготовительном этапе.

На подготовительном этапе из длинномерных заготовок по расчетным размерам:

Жалюзи изготовлениенарезаются профиля-ламели роллетного полотна, направляющие шины и элементы защитного короба со снятием заусенцев с мест среза;
Жалюзи изготовление в защитном коробе формируют окна для ввода/вывода элементов управления приводом роллеты;
Жалюзи изготовление обрезается в рассчитанный размер октогональный вал со снятием заусенцев с места реза;
Жалюзи изготовление выполняется отбортовка направляющих шин (при необходимости в зависимости от монтажа) со снятием заусенцев;
Жалюзи изготовление устанавливаются уплотнительные вставки в концевой профиль;
Жалюзи изготовление устанавливаются уплотнительные вставки в направляющие шины.

Жалюзи: изготовление на этапе сборки роллетного полотна.

Этап сборки роллетного полотна включает:

  • Установку в концевой профиль ригельного замка или ручных ригелей запирающего механизм;
Жалюзи изготовление

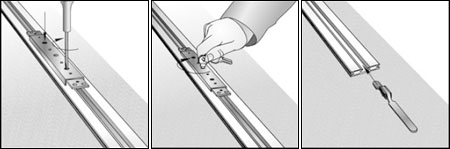

Рис. Слева и в центре – установка ригельного замка, справа – ручных ригелей запирающего механизма в концевой профиль.

  • Сборку профилей-ламелей в роллетное полотно, при которой профиля соединяются между собой замковыми частями;
Жалюзи изготовление

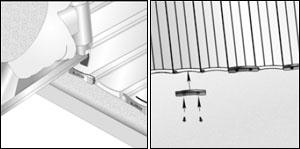

  • В боковую полость профиля-ламели через одну в роллетном полотне вбиваются/устанавливаются боковые замки;
Жалюзи изготовление
  • боковые замки в зависимости от типа профиля могут фиксироваться сшивными скобами (рис. слева ниже) или самонарезающими винтами (рис. справа).
Жалюзи изготовление

Жалюзи: изготовление на этапе сборки защитного корпуса с механическим приводом.

На этапе сборки защитного корпуса роллетыс механическим приводом выполняют:

Жалюзи изготовление сборку боковых крышек с элементами привода (суппортами для ленточного и шнурового привода, суппортами и подшипниками для кордового привода, с редуктором для воротково привода – рисунки внизу слева в центре и справа соответственно);
Жалюзи изготовление собирают октогональный вал, устанавливая с одной стороны шкив с капсулой, с другой – капсулу с подшипником при использовании ленточного и шнурового привода;
Жалюзи изготовление собирают октогональный вал, устанавливая с одной стороны шкив с подшипником, с другой – регулируемуюпри использовании кордового привода;
Жалюзи изготовление собирают октогональный вал, устанавливая с одной стороны капсулу редукторную, с другой – капсулу с подшипником при использованиивороткового привода;
Жалюзи изготовление собирают заднюю панель защитного короба с крышками;
Жалюзи изготовление устанавливают собранный октогональный вал в защитный короб;
Жалюзи изготовление фиксируют элементы короба заклепками.

Жалюзи: изготовление на этапе сборки защитного короба с октогональным валом и электромеханическим приводом.

На этапе сборки защитного короба с октогональным валом и электромеханическим приводом:

Жалюзи изготовление установливают на октогональный вал адаптер, кольцо оконечного положения и крепление;
Жалюзи изготовление собирают электропривод с креплением и боковую крышку;
Жалюзи изготовление собирают вторую крышку короба с суппортом;
Жалюзи изготовление устанавливают на противоположную сторону октогонального вала регулируемую капсулу и комплект ригельных колец;
Жалюзи изготовление собирают заднюю часть защитного короба с крышкой и суппортом;
Жалюзи изготовление устанавливают в собранную часть крышку с приводом в сборе;
Жалюзи изготовление окончательно фиксируют элементы короба заклепками.

Жалюзи: изготовление на этапе упаковки.

На заключительном этапе упаковки роллетной системы:

Жалюзи изготовление плотно сматывают, упаковывают в защитную пленку и фиксируют скотчем роллетное полотно;
Жалюзи изготовление собирают короб с передней крышкой и фиксируют положение элементов скотчем;
Жалюзи изготовление упаковывают в защитную пленку направляющие шины и фиксируют пакет скотчем;
Жалюзи изготовление формируют сборный ящик требуемых при монтаже роллетной системы комплектующих.

Компания «БиКомс Холдинг» является официальным дилером производителя роллетных систем для окон, ворот и дверей Группы компаний «Алютех» (Alutech), дилером производителя автоматики для ворот и роллетных систем компании «NICE» и выполняет изготовление роллет с различными типами привода в четком соответствии с формализованными технологиями производителей комплектующих.
